導航:回首頁---當前位置---水泵產品內容頁補充頁 >> 深井泵QJ系列不銹鋼深井泵外形尺寸圖|CAD圖紙

深井泵QJ系列不銹鋼深井泵 外形尺寸圖

不銹鋼系列深井泵是引進國外泵業公司領先的制泵技術生產的高性能耐磨型電泵,動力部份配用目前國際先進技術生產的水浸式不銹鋼潛水電機,對水質絕對無污染,是當前國內外深井泵之精品。選用優質不銹鋼外殼、軸芯、聯軸器、入水座和泵頭(或銅合金入水座、泵頭),高強度抗耐磨新型復合高分子材料葉輪和不銹鋼導流殼,全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。特別適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式(或高層送水使用)。

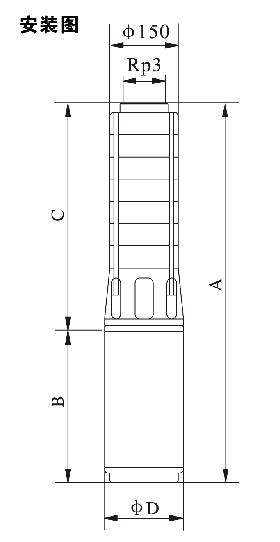

深井泵QJ系列1、不銹鋼深井泵外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

QJ1-6

667

370

297

12

QJ1-9

730

370

360

13

QJ1-13

824

380

444

15

QJ1-17

928

400

528

17

QJ1-21

1052

440

612

19

QJ1-25

1136

440

696

20

QJ1-28

1229

470

759

23

QJ1-32

1313

470

843

24

QJ1-36

1397

470

927

25

QJ1-39

1500

510

990

29

QJ1-42

1563

510

1053

30

QJ1-46

1647

510

1137

31

QJ1-50

1731

510

1221

32

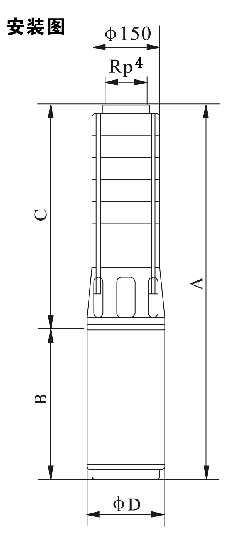

深井泵QJ系列3、不銹鋼深井泵 外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

QJ3-6

667

370

297

12

QJ3-9

740

380

360

13

QJ3-12

823

400

423

16

QJ3-15

926

440

486

18

QJ3-18

999

440

549

19

QJ3-22

1103

470

633

22

QJ3-27

1248

510

738

27

QJ3-32

1353

510

843

28

QJ3-38

1589

620

969

31

QJ3-43

1694

620

1074

32

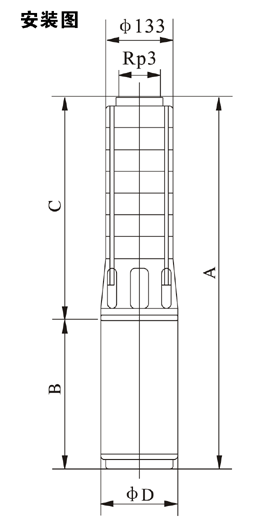

深井泵QJ系列5、不銹鋼深井泵 外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

QJ5-4

625

370

255

12

QJ5-6

677

380

297

13

QJ5-8

739

400

339

15

QJ5-12

863

440

423

17

QJ5-17

998

470

528

21

QJ5-21

1122

510

612

26

QJ5-25

1206

510

696

27

QJ5-29

1400

620

780

29

QJ5-33

1484

620

864

30

QJ5-38

1719

750

969

33

QJ5-43

1824

750

1074

35

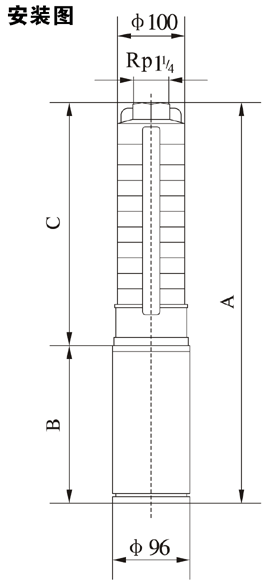

深井泵QJ系列8、不銹鋼深井泵 外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

QJ8-5

853

400

453

16

QJ8-7

977

440

537

19

QJ8-10

1133

470

663

22

QJ8-12

1257

510

747

27

QJ8-15

1619

510

873

29

QJ8-18

1383

620

999

32

QJ8-21

1875

750

1125

35

QJ8-25

2043

750

1293

37

QJ8-30

2343

840

1503

43

QJ8-37

2637

840

1797

46

QJ8-44

3011

920

2091

55

QJ8-50

3263

920

2343

58

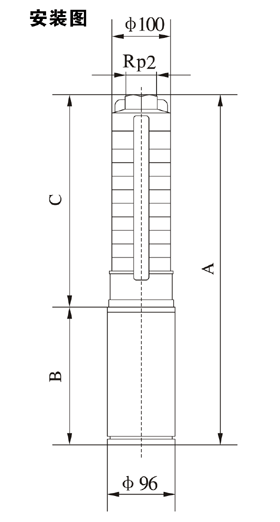

深井泵QJ系列12、不銹鋼深井泵 外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

QJ12-5

1005

470

535

21

QJ12-7

1175

510

665

26

QJ12-10

1480

620

860

30

QJ12-13

1805

750

1055

34

QJ12-15

2025

840

1185

38

QJ12-18

2220

840

1380

40

QJ12-21

2495

920

1575

47

QJ12-25

2755

920

1835

50

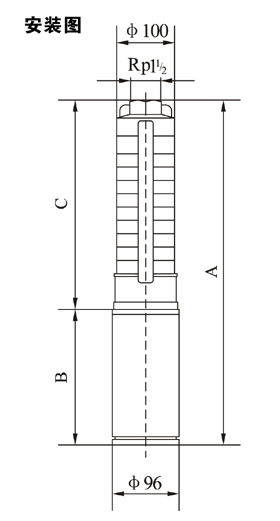

深井泵QJ系列17、不銹鋼深井泵 外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

D

QJ17-1

708

380

328

96

17

QJ17-2

828

440

388

96

21

QJ17-3

959

510

449

96

28

QJ17-4

1019

510

509

96

29

QJ17-5

1190

620

570

96

32

QJ17-6

1380

750

630

96/143

35/41

QJ17-7

1441

750

691

96/143

36/42

QJ17-8

1591

840

751

96/143

41/49

QJ17-9

1652

840

812

96/143

42/50

QJ17-10

1712

840

872

96/143

43/51

QJ17-11

1853

920

933

96/143

49/60

QJ17-12

1913

920

993

96/143

50/61

QJ17-13

1974

920

1054

96/143

51/62

QJ17-14

2000

870

1130

143

75

QJ17-15

2061

870

1191

143

76

QJ17-16

2121

870

1251

143

77

QJ17-17

2182

870

1312

143

78

QJ17-18

2292

920

1372

143

85

QJ17-19

2353

920

1433

143

86

QJ17-20

2413

920

1499

143

87

QJ17-21

2534

980

1554

143

95

QJ17-22

2594

980

1614

143

96

QJ17-23

2655

980

1675

143

98

QJ17-24

2715

980

1753

143

99

QJ17-25

2826

1030

1796

143

106

QJ17-26

2880

1030

1856

143

107

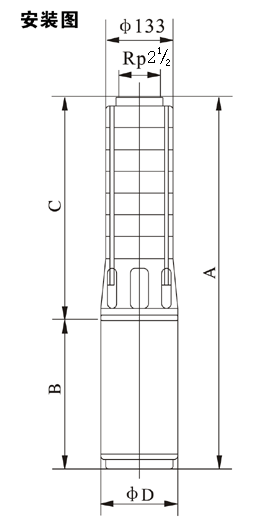

深井泵QJ系列30、不銹鋼深井泵 外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

D

QJ30-1

802

440

362

96

20

QJ30-2

968

510

458

96

28

QJ30-3

1174

620

554

96

31

QJ30-4

1400

750

650

96/143

35/41

QJ30-5

1586

840

746

96/143

40/48

QJ30-6

1682

840

842

96/143

42/50

QJ30-7

1858

920

938

96/143

49/60

QJ30-8

1954

920

1034

96/143

51/61

QJ30-9

2016

870

1146

143

75

QJ30-10

2112

870

1242

143

77

QJ30-11

2208

870

1338

143

79

QJ30-12

2354

920

1434

143

85

QJ30-13

2450

920

1530

143

87

QJ30-14

2606

980

1626

143

96

QJ30-15

2702

980

1722

143

98

QJ30-16

2848

1030

1818

143

106

QJ30-17

2944

1030

1914

143

108

QJ30-18

2100

1090

2010

143

117

QJ30-19

3196

1090

2106

143

119

QJ30-20

3292

1090

2202

143

120

QJ30-21

3388

1090

2298

143

122

QJ30-22

3554

1160

2349

143

138

QJ30-23

3650

1160

2490

143

140

QJ30-24

3746

1160

2586

143

142

QJ30-25

3842

1160

2682

143

144



深井泵QJ系列42、不銹鋼深井泵 外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

D

QJ42-1

888

510

378

96

29

QJ42-2

1111

620

491

96

33

QJ42-3

1444

840

604

96/143

40/48

QJ42-4

1637

920

717

96/143

47/58

QJ42-5

1750

920

830

96/143

49/60

QJ42-6

1892

870

959

96/143

73

QJ42-7

1992

920

1072

96/143

80

QJ42-8

2165

980

1185

143

89

QJ42-9

2328

1030

1298

143

97

QJ42-10

2441

1030

1411

143

100

QJ42-11

2614

1090

1524

143

109

QJ42-12

2727

1090

1637

143

111

QJ42-13

2910

1160

1750

143

127

QJ42-14

3023

1160

1863

143

129

QJ42-15

3136

1160

1976

143

131

QJ42-16

3319

1230

2089

143

145

QJ42-17

3432

1230

2202

143

147

QJ42-18

3645

1330

2315

143

162

QJ42-19

3758

1330

2428

143

164

QJ42-20

3871

1330

2541

143

167

QJ42-21

4220

1570

2654

143

192

QJ42-22

4337

1570

2767

143

194



深井泵QJ系列60、不銹鋼深井泵 外形尺寸圖



泵型號

尺寸(mm)

重量

(kg)

A

B

C

D

QJ60-1

878

510

368

96

30

QJ60-2-2

1101

620

481

96

33

QJ60-2

1231

750

481

96/143

35/41

QJ60-3

1434

840

594

96/143

41/49

QJ60-4

1627

920

707

96/143

48/59

QJ60-5

1690

870

820

96/143

72

QJ60-6

1869

920

949

96/143

78

QJ60-7

2042

980

1062

143

87

QJ60-8-2

2155

980

1175

143

88

QJ60-8

2205

1030

1175

143

96

QJ60-9-2

2318

1030

1288

143

97

QJ60-9

2378

1090

1288

143

105

QJ60-10

2491

1090

1401

143

107

QJ60-11

2674

1160

1514

143

123

QJ60-12

2787

1160

1627

143

125

QJ60-13

2900

1160

1740

143

127

QJ60-14

3083

1230

1853

143

141

QJ60-15

3196

1230

1966

143

143

QJ60-16

3409

1330

2079

143

158

QJ60-17

3522

1330

2192

143

160

QJ60-18

3635

1330

2305

143

162

QJ60-19

3988

1570

2418

143

188

QJ60-20

4101

1570

2531

143

190

QJ60-21

4214

1570

2644

143

191

[來源:原創] [作者:水泵專家] [日期:10-09-09] [熱度:]
